Model Series
VD4-150GH
Kompresor N2 Tekanan Tinggi
SKU Model: VD4-150GH

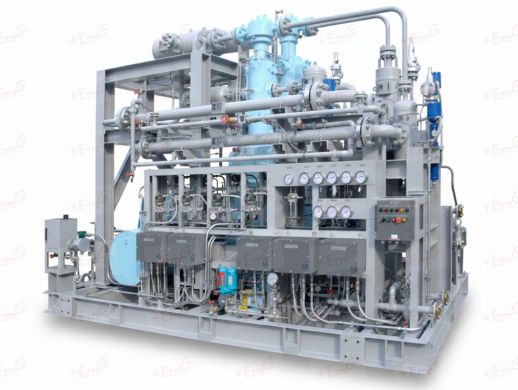

Model VD4-150GH adalah kompresor resiprokasi Vertikal. 4-tahap tugas berat (heavy-duty) yang direkayasa untuk aplikasi gas Nitrogen bertekanan tinggi (hingga 300+kg/cm2G). Berbeda dengan model bebas minyak yang digunakan untuk gas proses umum, unit ini menggunakan desain silinder berpelumas untuk memastikan penyegelan yang ekstrem. Konfigurasi vertikal multi-tahap memberikan solusi yang efisien dan hemat ruang untuk menyalurkan nitrogen bertekanan tinggi untuk kebutuhan industri yang menuntut.
The Model VD4-150GH is a heavy-duty Vertical, 4-stage reciprocating compressor engineered for high-pressure Nitrogen gas applications (up to 300+ kg/cm2G). Unlike oil-free models used for general process gas, this unit utilizes a lubricated cylinder design to ersure robust sealing and durability under extreme discharge pressures. The multi-stage vertical configuration provides an efficient and space-saving solution for delivering high-pressure nitrogen for demanding industrial reuirements.
1. Fitur Desain & Keunggulan Utama
- Kapabilitas Tekanan Tinggi: Kompresi 4-Tahap memungkinkan tekanan buang melebihi 300 bar, cocok untuk pengisian akumulator atau pengujian tekanan tinggi.
- Desain Berpelumas: Memastikan penyegelan cincin piston (piston ring) yang superior dan masa pakao komponen yang lebih lama di bawah beban mekanis tinggi dibandingkan desain non-lube pada rentang tekanan ini.
- Konfigurasi Vertikal: Jejak yang ringkas memungkinkan pemasangan difasilitas dengan ruang lantai terbatas.
- Efisien Multi-Tahap: Pendinginan antar tahap (intercoolong) di antara keempat tahap memastikan efisiensi termal dan keselamatan yang optimal.
2. Aplikasi Industri
- Suplai N2 Tekanan Tinggi: Untuk utilitas pabrik atau persyaratan proses tertentu.
- Uji Kebocoran (Leak Testing): Pengujian pneumatik bertekanan tinggi untuk bejana tekan dan pipa.
- Pengisian Akumulator: Mengisi akumulator hidrolik.
- Pemotongan Laser: Suplai nitrogen tekanan tinggi untuk mesin pemotong logam.
3. Ruang Lingkup Pasokan
Paket kompresor standar umumnya meliputi:
- Blok Kompresor VD4 (Tekanan Tinggi).
- Motor Penggerak Utama 150 kW.
- Baseplate / skid Tekanan Tinggi.
- Intercooler (Tahap 1-3) & Aftercooler.
- Sistem Minyak Pelumas, Pelumas Silinder & Panel Lokal.
4. Referensi Proyek
Samsung Total. Kompresor Gas N2. Status commissioned dan beroperasi.
1. Key Design Featurs & Advantages
- High-Pressure Capability: 4-stage compression enables discharge pressures exceeding 300 bar, suitable for accumulator charging or high-pressure testing.
- Lubricated Design: Ensures superios piston ring sealing and extended component life under high mechanical loads compared to non-lube designs at this perrure range.
- Vertical Configuration: Compact footprint allows for installation in facilities where floor space is limited.
- Multi-Stage Efficiency: Intercooling between all four stages ensures optimal thermal efficiency and safety.
2. Applications
- High Pressure N2 Supply: For plant utility or specific process reuirements.
- Leak Testing: High-pressure pneumatic testing of vessels and pipelines.
- Accumulator Charging: Filling Hydraulic accumulators.
- Laser Cutting: High-pressure nitrogen supply for metal cutting machines.
3. Scope of Suppy
The standard package typically includes:
- VD4 Compressor Bare Block (High Pressure)
- 150kW Main Driving Motor.
- High-Pressure Baseplate / Skid.
- Intercoolers (Stage 1-3) & Aftercooler.
- Lube Oil System, Cylnder Lubricator & Local Panel.
4. Project Reference
Samsung Total. N2 Gas Compressor. Status successfully commisioned and operating.
