Model Series
VS2A-22GH-OL

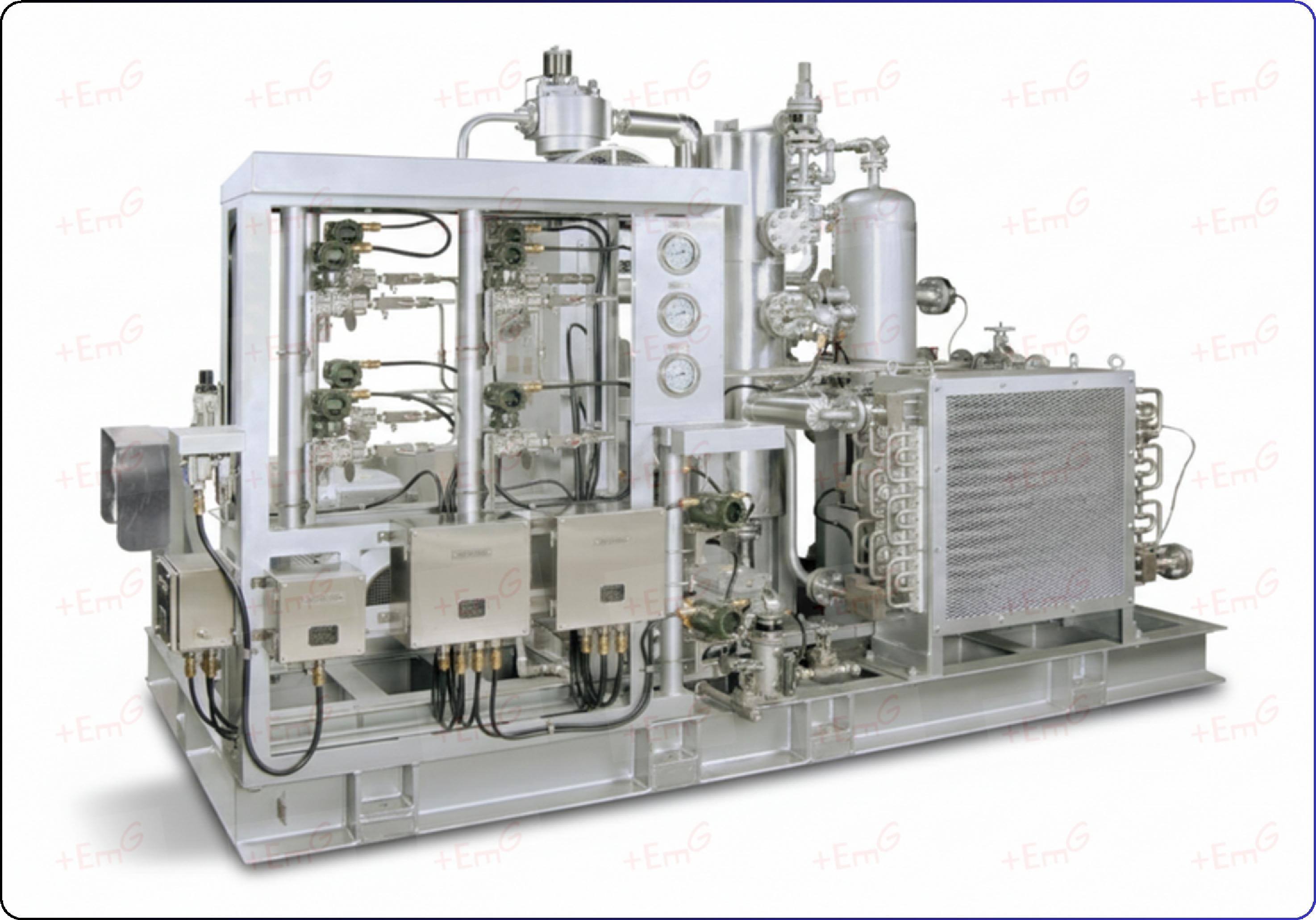

Nitrogen Compressor Package
SKU Model: VS2A-22GH-OL
Model VS2A-22GH-OL adalah kompresor resiprokasi vertikal 2-tahap, berpendingin udara yang dirancang untuk layanan gas nitrogen di lingkungan di mana utilitas pendingin air mungkin tidak tersedia atau tidak praktis. Menampilkan desain silinder bebas minyak, unit ini memastikan kompresi nitrogen dengan kemurnian tinggi tanpa kontaminasi. Konfigurasi berpendingin udara secara signifikan menyederhanakan instalasi dan pemeliharaan dengan menghilangkan kebutuhan akan perpipaan air pendingin dan menara pendingin (cooling tower), menjadikannya ideal untuk lokasi industri terpencil atau paket pembangkit nitrogen mandiri.
The Model VS2A-22GH-OL is a 2-stage, air-cooled vertical reciprocating compressor designed for nitrogen gas service in environments where water cooling utilities may be unavailable or impractical. Featuring an oil-free cylinder design, this unit ensures high-purity nitrogen compression without contamination. The air-cooled configuration significantly simplifies installation and maintenance by eliminating the need for cooling water piping and towers, making it ideal for remote industrial sites or standalone nitrogen generation packages.
1. Fitur Desain & Keunggulan Utama
- Desain Berpendingin Udara: Menghilangkan kebutuhan air pendingin, mengurangi biaya utilitas dan menyederhanakan instalasi di lokasi terpencil atau yang kekurangan air.
- Kompresi 2-Tahap: Memungkinkan kompresi yang efisien ke tekanan yang lebih tinggi (hingga -56 barA) dibandingkan unit satu tahap.
- Jalur Gas Bebas Minyak: Mencegah migrasi minyak ke dalam aliran nitrogen, memastikan kemurnian proses
- Rangka Vertikal Ringkas: Susunan vertikal menghemat ruang lantai yang berharga dan memudahkan pemasangan pada skid.
2. Aplikasi Industri
- Pabrik Pembangkit Nitrogen (PSA/Membran): Kompresi booster untuk gas produk.
- Fasilitas Terpencil: Ladang Minyak & Gas atau pabrik pemrosesan yang tidak memiliki infrastruktur air pendingin.
- Udara/Gas Instrumen: Suplai pneumatik bertekanan tinggi.
- Pembersihan Pipa (Purging): Unit purging seluler atau stasioner.
3. Ruang Lingkup Pasokan
Paket kompresor standar umumnya meliputi:
- Blok Kompresor VS2A (Berpendingin Udara).
- Motor Penggerak Utama 18.5 kW.
- Penukar Panas Berpendingin Udara (Tipe Radiator).
- Baseplate / Skid Umum.
- Peredam Hisap/Buang & Panel Lokal.
4. Referensi Proyek
SONATRACH (Aljazair). Kompresor Nitrogen untuk Fasilitas Minyak/Gas. Status berhasil commissioned dan beroperasi.
1. Key Design Features & Advantages
- Air-Cooled Design: Eliminates cooling water requirements, reducing utility costs and simplifying installation in remote or water-scarce locations.
- Stage Compression: Enables efficient compression to higher pressures (up to -56 barA) compared to single-stage units.
- Oil-Free Gas Path: Prevents oil migration into the nitrogen stream, ensuring process purity.
- Compact Vertical Frame: The vertical arrangement saves valuable floor space and allows for easy skid mounting.
2. Applications
- Nitrogen Generation Plants (PSA/Membrane): Booster compression for product gas.
- Remote Facilities: Oil & Gas fields or processing plants lacking cooling water infrastructure.
- Instrument Air/Gas: High-pressure pneumatic supply.
- Pipeline Purging: Mobile or stationary purging units.
3. Scope of Suppy
The standard package typically includes:
- T·VS2A Compressor Bare Block (Air-Cooled).
- 18.5 kW Main Driving Motor.
- ·Air-Cooled Heat Exchangers (Radiator Type)
- Common Baseplate / Skid.
- Suction/Discharge Dampeners & Local Panel.
4. Project Reference
SONATRACH (Algeria). Nitrogen Compressor for Oil/Gas Facility. Status successfully commissioned and operating.
